Das Leistungselektronik-Lehrsystem

Demonstrations-IGBT-Leistungsteil für Fachschulen und Universitäten


Wer Studenten die interessante Welt der Leistungselektronik näherbringen und demonstrieren will, muß die Sicherheit an erster Stelle setzen. Da Studenten die Erfahrung fehlt, sollten sie nicht sofort an Hochspannungsanlagen experimentieren. Für ein besseres Verständnis ist es jedoch sehr hilfreich, freie Sicht auf die einzelnen Bauelemente und ihre elektrischen Verbindungen zu haben. Mit dem "Leistungselektronik-Lehrsystem" ermöglicht SEMIKRON genau dieses. Verschiedene Umrichter-Applikationen im Leistungsbereich bis zu 20 kVA können mit unserem "Leistungselektronik-Lehrsystem" demonstriert werden: Drehstrom-oder Einphasenantriebe, Gleichstromantriebe, USV, aktive Netzfilter... oder eben die brandneue Applikation, die Sie gerade entdeckt haben!

Leistungsauslegung:
Das "Leistungselektronik-Lehrsystem" wurde für einen maximalen Ausgangseffektivstrom von 30 A pro Phase ausgelegt.
Hauptkomponenten des Systems sind:
  • 3 Halbbrücken-Module mit IGBT + CAL-Diode SKM 50GB123D; 1 IGBT-Bremschopper SKM 50GAL123D
  • 1 Dreiphasen-Diodengleichrichter SKD 51/14
  • Zwischenkreiskapazität von 1100µF/800V

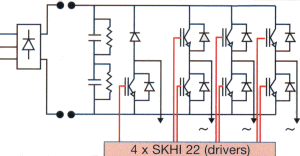

  • 4 IGBT-Halbbrückentreiber (SKHI 22)

Ausgangsleistung: bis 20 kVA (3 Phasen)
Schaltfrequenz: bis 20 kHz
Max Eingangs-Wechselspannung: 3*480V (400V mit Filter)

Passive Sicherheit:

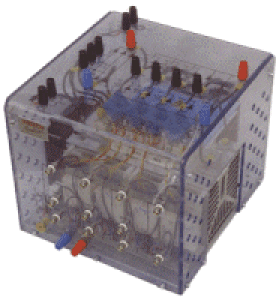

Das Leistungsteil ist durch ein Kunstoffgehäuse geschützt, auf dem alle Sicherheitsanschlüsse für Strom (Typ "Banane") sowie für die Ansteuerung (Typ BNC) vorhanden sind. Das Gehäuse bietet einen doppelten IP-Schutz.








ermöglicht praktische Demonstrationen und macht Ihre Projekte sicherer und effizienter

macht Leistungselektronik-Kurse sicher und verhindert gefährliche und teure Ausfälle Ihrer Geräte

erspart lange Aufbauzeiten zugunsten längerer Demonstrationen

 Aktive Sicherheit:
Der SKHI 22 Treiber schützt die IGBTs vor:
Kurzschlüssen (Kurzschlußerkennung, Auschalten der IGBTs, Blockieren aller Folgesignale, Fehlermeldung), gleichzeitig Einschalten der beiden IGBTs in einer Phase (durch Verriegelungslogik). Außerdem schützt ein Übertemperaturschutz vor Temperaturüberlastungen der Leistungshalbleiter. Am wärmsten Punkt des Kühlkörpers wurde ein Sensor integriert, der die Kühlkörpertemperatur mißt und zur Überprüfung der Richtigkeit Ihrer Berechnungen genutzt werden kann. Wir liefern auf Wunsch einen kompletten EMV-Schutz, der in Zusammenarbeit mit der Firma SCHAFFNER entwickelt wurde. Hierbei sorgt ein Filter für Schutz vor elektromagnetischen Störungen. Zusammen mit diesem Eingangsfilter erfüllt das Lehrsystem die CE Anforderungen.

Applikationen-Handbuch/
Grundlagendemonstrationen für Anfänger:
Basierend auf einer 40- jährigen Erfahrung konstruiert SEMIKRON das Leistungselektronik-Lehrsystem" um Studenten mit der Realität industrieller Applikationen vertraut zu machen. Das Handbuch enthält eine Grundlagendemonstration. Die Studenten können die Testergebnisse mit den Berechnungsmethoden im Handbuch vergleichen

Qualität von Semikron:
Als einer der Markführer in IGBT-Leistungssystemen bürgt SEMIKRON für Qualität Ihres "Leistungselektronik-Lehrsystem" durch Lieferung eines Prüfprotokolls. Jeder einzelne IGBT des Leistungsaufbaus wird auf Kurzschlußfestigkeit bei maximaler Spannung getestet, der komplette Satz wird einem Vollasttest unterzogen (max. Strom, max. Gleichspannung).
