Ob in Rundfunk- und Fernsehanstalten, in Ton- und Videostudios, Testlabors oder in der Kommunikationstechnik: Überall stehen unzählige elektronische Geräte, die Tag und Nacht ihre Funktion zu erfüllen haben. Leider sind sie aber auch Verursacher von unerwünschten Oberschwingungen. Elektronische Verbraucher schicken durch ihre verzerrte Stromaufnahme Störungen auf die Netzzuleitungen. Sie sind verantwortlich für erhebliche Nebenwirkungen wie Spannungsverzerrungen, Brummen und große Blindleistungen. Überlastungen der Leitungen, Fehlfunktionen und vorzeitiger Ausfall der Systeme gehen auf ihr Konto. Diese Oberschwingungsströme gilt es deshalb energisch zu bekämpfen! Wir freuen uns, Ihnen heute dazu ein völlig neues Gegenmittel vorstellen zu können:

Das aktive Netzfilter PFC 021 - der Sinus-Macher!

Bei Rundfunk- und Fernsehanstalten, Ton- und Videostudios, EDV-Anlagen, Testlabors, modernen Beleuchtungssystemen; in der Telekommunikationstechnik sowie der Automatisierungs- und Leittechnik.

Das Problem ist bekannt . . .

Vorwiegend im Bereich der 3., 5. und 7. Harmonischen der Netzfrequenz entstehen energiereiche und kritische Amplituden. Diese beeinträchtigen die Netzqualität wesentlich. Durch induktive Einkopplung bei parallel geführten Leitungen können Potentialdifferenzen in den PE-Leitern von mehreren Volt entstehen. In Anlagen mit hohen Netzimpedanzen verursachen die Oberschwingungen Einbrüche im Scheitelwert der Spannung. Die Betriebssicherheit wird durch vorzeitiges Auslösen von Sicherungen, Fehlfunktionen von Geräten und Überhitzung von Neutralleitern und Transformatoren stark beeinträchtigt.

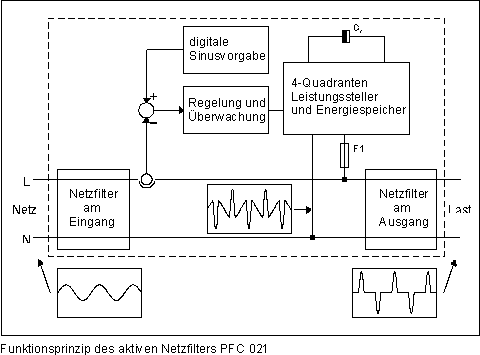

Der PFC 021 erzeugt einen Kompensationsstrom, der unabhängig von Phasenlage und Frequenzspektrum des Verbraucherstromes so geregelt wird, daß sich zusammen mit dem Laststrom eine nahezu ideal sinusförmige Netzstromaufnahme ergibt. Das Ergebnis ist ein Leistungsfaktor von ~1 und eine optimale Netzqualität.
Die Leitungsverluste durch Oberschwingungsströme reduzieren sich fast vollständig. Der Installationsaufwand und die Stromkosten sinken! Durch Oberschwingungsströme hervorgerufene Störungen auf Signalleitungen verschwinden. Die sinusförmige Stromaufnahme entlastet eine USV wesentlich.

Da der Effektivwert des Laststroms durch die Netzharmonischen beträchtlich erhöht wird, lassen sich durch den Einsatz des PFC 021 außer den Netzoberschwingungen auch noch die Stromkosten senken. Die thermische Belastung von Netzleitungen (speziell der Neutralleiter), Mittelspannungstransformatoren und USVs wird drastisch reduziert. Bisher sind thermische Verlustleistungen im Bereich von mehreren kW pro Hauptstrang ein durchaus üblicher Wert. Die durch die Oberschwingungsverluste entstehende Wärme wird bisher in die Atmosphäre abgeleitet oder muß energievergeudend durch Klima- bzw. Kühlanlagen abtransportiert werden. Das heißt: Je geringer die Anteile der Netzoberschwingungen im Versorgungsnetz sind, desto geringer sind auch die Strom- und Nebenkosten. Aufgrund von Messungen und Berechnungen kann man je nach Stromverbrauch, Leitungsquerschnitt und Menge der angeschlossenen PFC 021-Geräte mit einer Eigenamortisation durch Einsparungen bei den Stromkosten schon ab ca. 2 Jahren rechnen. Auch können die Kosten für notwendige Neuinstallationen, Erweiterungen oder Überdimensionierungen entfallen oder minimiert werden. Ebenso entfallen resonanzgefährliche passive Blindleistungskompensatoren.

Der PFC 021 kompensiert die Netzoberschwingungen direkt am Entstehungsort und nicht erst in der Unter- oder Hauptverteilung. So können kritische Potentialdifferenzen und Oberschwingungsverluste in den Netzzuleitungen wirksam bekämpft werden. Überlastungen des N-Leiters und Störungseinkopplungen auf den Signalleitungen werden somit wirkungsvoll vermieden. Der PFC 021 ist speziell für den einphasigen Netzbetrieb ausgelegt.

Die EMV-Störbeeinflussung von Fremdgeräten wurde durch eine aufwendige Filterung und das Gehäusedesign fast gänzlich ausgeschlossen. Der PFC 021 kompensiert jede Art von Blindstrom (Oberschwingungen und Phasenverschiebungen). Eine Einstellung des Lasttyps ist nicht erforderlich. Am Gerät müssen keine Einstellungen vorgenommen werden. Die zur Stromerfassung notwendigen Stromwandler sind bereits im Gerät eingebaut. Das Gerät kann durch die zu kompensierenden Oberschwingungen nicht überlastet werden; sein maximaler Kompensationsstrom ist intern begrenzt.

Bei der Entwicklung des PFC 021 war die Betriebssicherheit oberstes Gebot. Sollte es trotzdem einmal durch einen internen Defekt zum Ausfall eines PFC 021 kommen, so ist durch die Schaltungstechnik weiterhin ein ununterbrochener Betrieb der angeschlossenen Geräte ohne Oberschwingungskompensation gewährleistet. Die direkte Netzverbindung zwischen Ausgang und Eingang wird durch den PFC 021 selbst nicht unterbrochen (Option ESB01 ausgenommen). Durch einen potentialfreien Umschaltkontakt kann eine Störung weitergemeldet werden. Durch zusätzliche schaltungstechnische Maßnahmen reduziert der PFC 021 gefährlich hohe Stromspitzen der angeschlossenen Lasten. Das schützt u.a. die Netzteile der Geräte und minimiert das Risiko des vorzeitigen Ansprechens von Netzsicherungen.

Der PFC 021 wirkt eventuellen Netzresonanzen aktiv entgegen und verhindert somit kritische Spannungsüberhöhungen. Das integrierte passive Netzfilter und der eingebaute Überspannungsschutz bieten zusätzlich eine hohe Störsicherheit gegen symmetrische Spannungstransienten.

Der Anschluß erfolgt durch zwei verriegelbare 3-polige Steckverbinder mit Zugentlastung. Zur Anpassung an vorhandene Systeme kann der PFC 021 auch mit kundenspezifischen Steckverbindern oder mit Klemmanschlüssen geliefert werden. Eine Integration in andere Geräte oder Systeme ist jederzeit möglich.

			Wir garantieren
			Die Fertigung geschieht durch ein nach ISO 9002 zertifiziertes Unternehmen in Deutschland. Jedes Gerät unterliegt strengen Qualitätskontrollen und wird vor der Auslieferung in einem aufwendigen burn-in-test geprüft. Die Garantiezeit beträgt 12 Monate.

Anschlußdaten

Betriebsspannung	230 V~ (-15% / +10%)
Einspeisung	einphasig L/N/PE
Netzfrequenz	50 Hz
Betriebsart	Dauerbetrieb
Einschaltstrom ohne Last	auf 3,5 Apeak begrenzt
Steckverbinder Eingang+Ausgang	verriegelbar, mit Zugentlastung
Verlustleistung	50 W im Leerlauf
Schutzklasse	I
Schutzgrad	IP 20

Kompensation

maximal zulässiger Wirkstrom	16 Aeff
maximaler Kompensationsstrom	22 Apeak (intern begrenzt)
maximal kompensierbare Blindleistung	2,0 kVAr
empfohlene Anschlußleistung pro PFC	0,4 - 2,0 kW (für vollständige Kompensation)
kompensierte Oberschwingungen	alle
resultierender Leistungsfaktor	bis zu 0,999
Ansprechzeit bei Laständerung	keine -sofortiger Regeleingriff
Überlastverhalten	dauernder Überlastbetrieb möglich

Umgebungsbedingungen

Eigengeräuschpegel	ca. 20 dB(A) in 1m Abstand
Umgebungstemperatur	0 - 40 ¡C
relative Luftfeuchte	0 - 95 % nicht kondensierend
Aufstellhöhe (typ.)	kleiner 1500 m
Netzimpedanz	Vor dem Einbau der Geräte ist die Netzimpedanz zu analysieren

Anzeigen und Meldungen

active - LED grün	Betrieb
overload - LED gelb	maximaler Kompensationsstrom erreicht
protect - LED rot	Fehlerfall, Kompensation inaktiv, Bypassbetrieb
Störmeldekontakt	potentialfreier Umschaltkontakt vergoldet

Gehäuse

Material und Oberfläche	Stahlblech, verzinkt, gelb chromatiert
Frontplatte	4 mm Alu lackiert
Abmessungen	19" / 1 HE / Tiefe 310 mm (zuzüglich Steckverbinder)
Einbaulage	waagerecht
Gesamtgewicht	7,5 kg

Elektromagnetische Verträglichkeit (EMV)

Oberschwingungen	EN 61000-3-2
Emission	EN 55103-1, EN 55014-1
Störfestigkeit	EN 55103-2, EN 61000-4-2, -4,-5,-11
Sicherheit	EN 50178

geprüft durch die RBT GmbH

CE-Kennzeichnung

technische Änderungen vorbehalten!
