Schaltungen Leuchtstoff-Hochdrucklampen

Leuchtstofflampen

Einflammige Leuchten

Induktive Schaltung

Nicht kompensiert,

cos phi > 0,5 (induktiv).


Kapazitive Schaltung

Überkompensiert.
Vorschaltgerät und Kondensator in Reihe geschaltet

cos phi < 0,5 (kapazitiv).


Zweiflammige Leuchten

DUO-Schaltung
2 Lampen parallel geschaltet,
und zwar einmal an einen induktiven und zum anderen
an einen kapazitiven Zweig

cos phi = 1.


Tandem-Schaltung
Eine Reihen- Schaltung von zwei 18 W Leuchtstofflampen an einem 36 W Vorschaltgerät

cos phi = 0,5.


Dreiflammige Leuchten mit 18 W-Lampe

Induktiv

Einsatz eines 18 W und eines 36 W Vorschaltgerätes.
Am 36 W Gerät je zwei 18 W Lampen in Tandem-Schaltung und eine 18 W Lampe am
18 W Gerät induktiv geschaltet.

cos = phi 0,45.


Kapazitiv

In jeder Leuchte wird ein Lampenstromkreis kompensiert.
Alternativ also jeweils
36 W-VG oder 18 W-VG,

cos phi >= 0,9.


Hochdrucklampen

Hochdrucklampen benötigen zusätzlich zum Vorschaltgerät ein Zündgerät, das die zum Starten der Lampe erforderliche Zündspannung von mehreren 1000 V zur Verfügung stellt. Eine Ausnahme bildet die Quecksilberdampfhochdrucklampe, die nur mit einem Vorschaltgerät betrieben wird. Es gibt grundsätzlich zwei Verfahren, um die zum Zünden benötigte Hochspannung zu erzeugen:

1. Überlagerungszündgeräte
Ein in dem Zündgerät eingebauter Transformator erzeugt kurze Hochspannungsimpulse.
Diese Impulse überlagern die hinter dem Vorschaltgerät anliegende Spannung. Deshalb werden diese
Geräte Überlagerungszündgeräte genannt. Das „kleine" Zündgerät kann in der Leuchte untergebracht
werden.

2. Impulser-Zündgeräte
Hier wird die Hochspannung durch Eingriff in das Vorschaltgerät erzeugt.
Die Vorschaltgeräte müssen für diese erhöhte Zündspannung geeignet sein. Der Vorteil liegt in der
höheren Energie des Zündimpulses, die eine längere Leitung zwischen Zünd-/Vorschaltgerät und
Lampe erlaubt.

Bei Anlagen, die eine getrennte Installation von Leuchte und Betriebs-/Zündgerät ermöglichen, ist
darauf zu achten, daß die Kapazität der verwendeten Leitung nicht den dem Zündgerät entsprechenden
Grenzwert überschreitet. Bei schlechtem Zündverhalten kann hier das Ausweichen auf eine Leitung
höheren Querschnitts oder eines anderen Herstellers (in Grenzfällen) Verbesserung bringen.

Heißwiederzündung:

Hochdrucklampen sind nach dem Erlöschen nicht sofort wieder betriebsbereit.
Die Lampen müssen vor der Wiederzündung abkühlen.
Zweiseitig gesockelte Lampen können mit besonderen Zündgeräten auch in heißem Zustand sofort wieder gezündet werden.

Defekte Halogenmetalldampflampen gehen zyklisch an und aus.
Diese Lampen sind sofort auszutauschen, notfalls ist die Leuchte vom Netz zu trennen. Der hier unter Umständen auftretende Gleichrichtereffekt ist gefährlich für Zünd- und Vorschaltgerät.

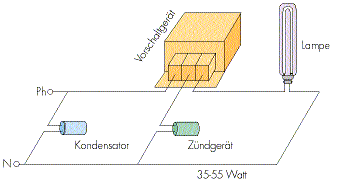

Natriumdampfniederdrucklampen

35-55 Watt
