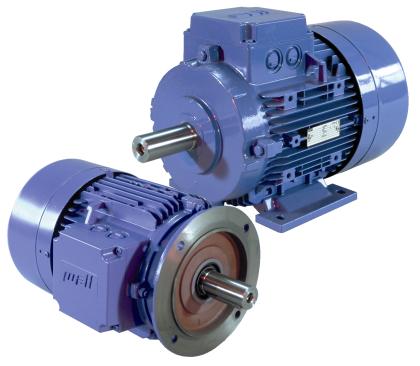

Die neue Generation von WATT-Drehstrommotoren:

Der weiterentwickelte WATT Drehstrommotor bietet entscheidende Vorteile hinsichtlich des Einsatzes, aufgrund des bewährten modularen Motorkonzeptes. Er läßt sich rasch mit mechanischer Federdruckbremse, Fremdlüfter, Impulsgeber oder Rücklaufsperre bzw. den daraus resultierenden Kombinationen usw. ausrüsten. Zusammen mit dem Umrichter entsteht ein flexibles Antriebssystem.

EUSAS - so die Bezeichnung des neuen Motors - steht für EUROPA - USA - ASIEN. Durch einen speziellen Weitspannungsbereich, sowie durch die Spannungsumschaltbarkeit, für Motore ab 3 kW, ergibt sich eine breite Einsatzmöglichkeit für den Export. In Verbindung mit dem WATT Umrichter ergeben sich viele Möglichkeiten spezieller Kennlinien, wie z.B. eine 100-Hz-Kennlinie mit konst. Moment und doppelter Leistung.

Der neue WATT-Motor hat von Achshöhe 63 bis 160 ein Leichtmetallgehäuse und von Achshöhe 180 bis 225 ein Graugußgehäuse. Eine lange Lebensdauer bei wartungsfreiem Einsatz machen ihn wirtschaftlich, der serienmäßig hohe Wirkungsgrad ermöglicht einen kostengünstigen Betrieb.

Vorteile des EUSAS-Motors:

   Weitbereichswicklung (EUSAS-Motor)
   ab 3 kW bis zu Achshöhe 225 spannungsumschaltbar in 4 Varianten
   hoher Wirkungsgrad
   geringes Gewicht
   umrichtertaugliches Isoliersystem
   Einsatztemperatur -30° bis +60°C
   Standardleistungsschild mit 50 Hz - und 60 Hz - Daten
   neue flexiblere Klemmkastengestaltung
   kompakte Bauweise durch integrierten Klemmkasten in den Achshöhen 100 bis 160
   montagefreundlicher Klemmenanschlußraum
   verstärkte Lagerung bei Getriebeanbaumotore
   verstärktes Wellenmaterial
   WATT-Welle zum Anbau von Bremsen, Rücklaufsperren, Inkrementalgeber usw.
   Schutzart IP 55, Isolationsklasse F
   breite Einsatzmöglichkeiten im Export
   breite Anwendungsmöglichkeit mit Umrichter durch 4 Schaltungsmöglichkeiten

Technische Merkmale

Normen und Vorschriften
Die Motoren entsprechen den einschlägigen Normen und Vorschriften, insbesondere den folgenden:

IEC 34-1, IEC 34-5, IEC 34-6, IEC 34-7, IEC 34-8, IEC 72

Spannung und Frequenz
WATT - Weitbereichswicklung

a.) bis 2,2 kW:

Dreieck / Stern
220 - 240 V / 380 - 420 V bei 50 Hz
220 - 280 V / 380 - 480 V bei 60 Hz

b.) ab 3 kW bis zu Achshöhe 225:

Dreieck (Grundschaltung)
380 - 420 V bei 50 Hz
380 - 480 V bei 60 Hz

Es gibt 3 weitere Schaltungsmöglichkeiten
  190 - 210 V bei 50 Hz
  190 - 240 V bei 60 Hz

  330 - 365 V bei 50 Hz
  330 - 415 V bei 60 Hz

  660 - (730) V bei 50 Hz
  660 - (830) V bei 60 Hz










Die Grundschaltung ist Dreieck. Eine eventuelle Umschaltung auf die alternativen Schaltungsvarianten erfolgt durch den Kunden oder in den WATT - Werken.

Vorteile: Motoranpassung an verschiedene Spannungsniveaus für verschiedene Länder.
Doppelte Leistung bei doppelter Drehzahl in Verbindung mit dem Frequenzumrichter.
Hoher Drehzahlstellbereich in Verbindung mit dem Frequenzumrichter.

Leistung
Die Bemessungsleistung gilt für Dauerbetrieb nach EN60034-1 bei einer Frequenz von 50 Hz, einer Kühlmitteltemperatur von 40°C und einer Aufstellungshöhe von 1000 m über NN. Die Motoren können während 2 min den 1,5 fachen Bemessungsstrom bei Bemessungsspannung und Bemessungsfrequenz aushalten (EN60 034).

Leistungsschild
Die Motoren haben ein Leistungsschild /Leistungsschilder, welche/s die 50- und 60 Hz Daten beinhaltet.

Isoliersystem
Die Isolierung der Motoren ist in Wärmeklasse "F" ausgeführt. Die Ausnutzung der Motoren entspricht bei Bemessungsleistung und Bemessungsspannung der Wärmeklasse "B". Die Isolierung der Motoren ist tropenfest.

Betrieb am Umrichter bei einer Spannung von U = 500 V ist ohne Einschränkung möglich. Gilt auch für Betrieb am Pulsumrichter mit Spannungsanstiegszeiten von du/dt = 5kV/µs an den Motorklemmen.

Bauformen nach EN 60034-7, Flansche nach DIN 42948
IM B3, IM B5, IM B35, B5-Spezial (Getriebeanbau), IM B14 (Achshöhe 63 bis 132)

Gehäuse, Füße und Lagerschilder:
Gehäuse und Füße sind bei den Achshöhen 63 bis 160 aus einer Aluminiumlegierung und bei den Achshöhen 180 bis 225 aus Grauguß.
Die Lagerschilder sind ausschließlich aus Grauguß.

Achshöhen 63 bis 90:
Füße angegossen, Lagerschilder aus Grauguß.

Achshöhe 100 bis 160:
Füße angeschraubt, Lagerschilde aus Grauguß, zwei angegossene Hebeösen.

Kühlung und Belüftung
Der Kunststoff-Radiallüfter ist für beide Drehrichtungen geeignet.
Die Lüfterhaube ist aus korrosionsgeschütztem Stahlblech.

Klemmkastenlage:
Der Klemmenkasten ist standardmäßig oben angeordnet. Bei Achshöhe 160, 180 und 200 auch standardmäßig rechts möglich.

Andere Anordnungen auf Anfrage.

Achshöhe 100 bis 160:
Der Klemmenkastenrahmen ist im Gehäuse integriert.
Auf jeder Seite befinden sich 2 vorbereitete Öffnungen zum Ausbrechen für Verschraubungen mit Kontermuttern.
Die Verschraubungen mit den Kontermuttern sind kundenseitig bereit zu stellen.
Die Leitungseinführung ist beidseitig möglich.
Die Netzzuleitungen müssen nach DIN VDE 0298 dimensioniert und verlegt werden.
Anschließbarer Querschnitt für Reduktionsfaktor 0,5.

Anstrich:
Die Motoren haben als Standard einen 2-Komponentenanstrich (Acrylmetall-Lack).

Lager:
generell Festlager auf B-Seite

Die nominelle Lagerlebensdauer beträgt > 100.000 h bei Kupplungsabtrieb.
Die Motoren haben Dauerschmierung, die Fettgebrauchsdauer beträgt bei KT 25°C

- 2-polig 20.000 h
-ab 4-polig 40.000 h




Bei geschlossenen Lagern (ZZ) ist die Lagerlebensdauer gleich der Fettgebrauchsdauer.
Die Motoren sind sowohl für horizontalen, als auch für vertikalen Einsatz geeignet - Universalbauform

Wuchtung:
Halbkeilwuchtung


Für weitere Informationen steht Ihnen gerne unser WATT Team zur Verfügung.
